FX921V-JS00 4 Stroke Engine FX921V

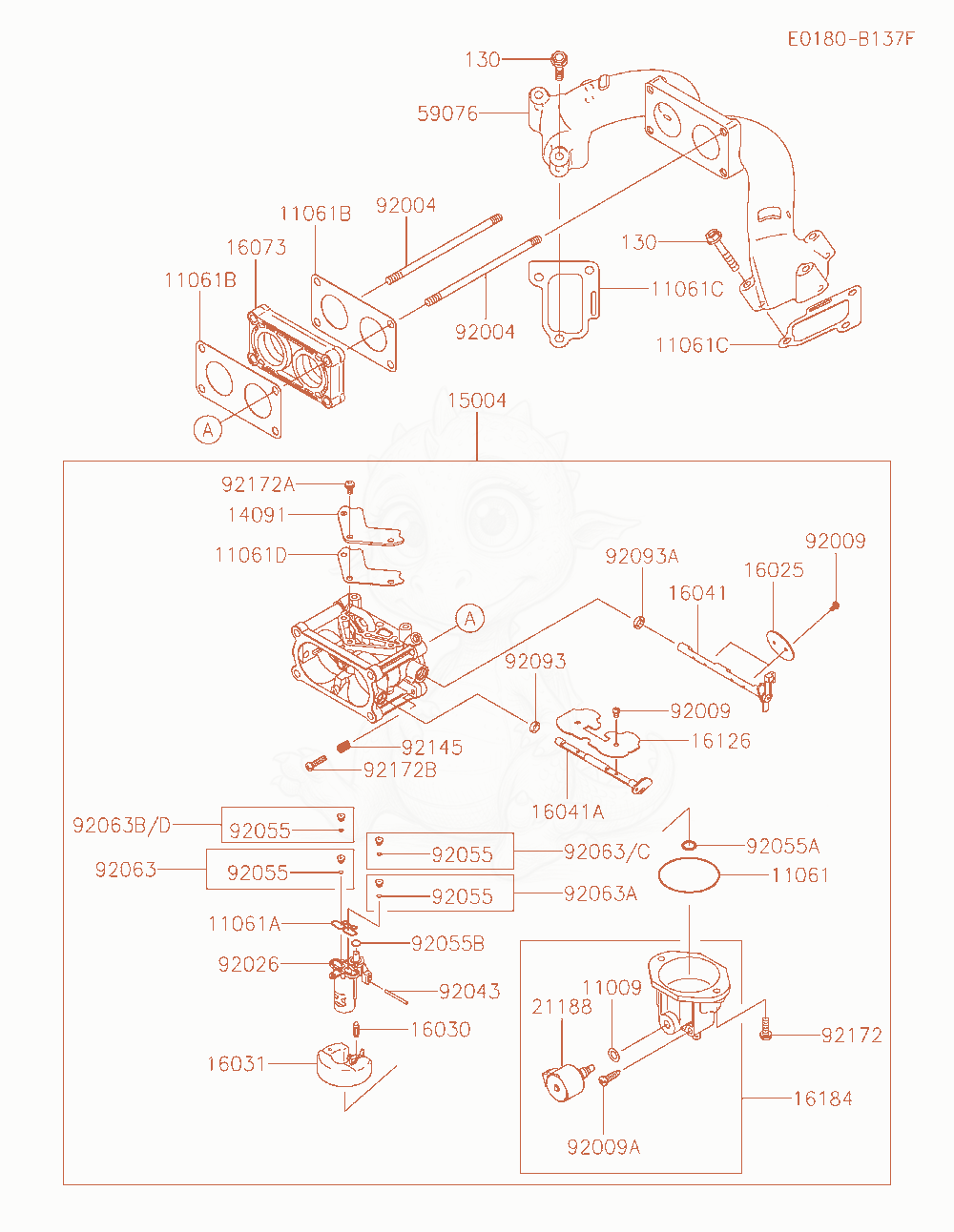

FX921V-JS00 Carburetor Diagram
- GASKET,SCREW-CARBURETOR×1
- GASKET,FLOAT CHAMBER×1
- GASKET,CARB SPACER×1
- GASKET,INSULATOR×2
- GASKET,MANIFOLD×2
- GASKET×1
- COVER×1
- CARBURETOR-ASSY×1
- VALVE-THROTTLE×2
- VALVE-FLOAT×1
- 1603116031-7003Not stockedFLOAT×1
- SHAFT-CARBURETOR,THROTTLE×1
- SHAFT-CARBURETOR,CHOCK×1
- INSULATORReplaced by 16073-1129×1
- VALVE,CHOCK×1
- CHAMBER-ASSY-FLOAT×1
- SOLENOID×1
- MANIFOLD-INTAKE×1
- 9200492004-7028Not stockedSTUD,6X120×2
- SCREW×6
- SCREW,DRAIN×1
- SPACER×1
- PIN,FLOAT×1
- RING-O×6
- RING-O×1
- RING-O×1
- JET-MAIN,#134,6560FT×2
- 92063A92063-7100Not stockedJET-MAIN,#140×1
- JET-MAIN,#131,3280FT×1
- JET-MAIN,#137,3280FT×1
- JET-MAIN,#128,6560FT×1
- SEAL,D=5.9×1
- SEAL,D=6.9×1
- SPRING×1
- SCREW,M5×2
- 92172A92172-7006Not stockedSCREW,M4×3
- SCREW,THROTTLE ADJUST×1
- BOLT-FLANGED,6X35×6
